Оборудование для обработки оптического сапфирового стекла (α-Al₂O₃)

Классификация по полному технологическому циклу: выращивание кристаллов → черновая обработка → чистая обработка → последующая обработка, охватывающая оборудование для всей цепочки производства от кристаллических заготовок до оптических элементов. Основное оборудование представлено ниже:
I. Оборудование для выращивания кристаллов и подготовки сырья
 Печи для выращивания сапфира: в основном это печи, работающие по методу Киропулоса (Kyropoulos), методу теплообмена (HEM) и методу Чохральского (Czochralski), которые используются для выращивания крупногабаритных сапфировых ингот высокой чистоты и являются исходным оборудованием для дальнейшей обработки.
 Устройства для ориентации кристаллов: рентгеновские / лазерные ориентаторы, точно измеряющие ориентацию кристалла (например, оси C и A), что гарантирует соответствие последующей обработки требованиям к оптическим характеристикам.
 Автоматический устройство для извлечения кристаллических стержней: извлекает из кристаллического слитка цилиндрические кристаллические стержни с заданной ориентацией и диаметром.
 Устройство для обрезки стержней: обрезает концы кристаллических стержней и выравнивает торцевые поверхности, повышая коэффициент использования при последующем нарезании пластин.
Шлифовальный станок без центра: шлифует наружную окружность кристаллических стержней, контролирует допуски по диаметру и снижает шероховатость поверхности.
II. Оборудование для резки / нарезки пластин (основа черновой обработки)
1. Оборудование для механической резки

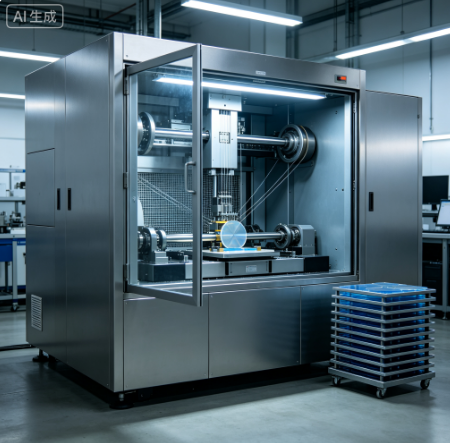

Многониточный резак (MWD): использует алмазную нить для серийной резки кристаллических стержней на пластины одинаковой толщины (0,1–2 мм); отличается высокой эффективностью и подходит для крупносерийного производства.
Однолинейные резаки: используются для предварительной разбивки кристаллических слитков / стержней на отрезки и резки нестандартных форм.
Резаки для наружной / внутренней поверхности: раннее оборудование для резки небольших партий с высокой точностью, в настоящее время постепенно заменяемое многолинейными резаками.

2. Оборудование для лазерной резки (предпочтительно для прецизионной резки и резки нестандартных форм)
Пикосекундные / фемтосекундные лазерные резаки: «холодная обработка» с использованием сверхкоротких импульсов, минимальная зона термического влияния, отсутствие сколов и микротрещин, точность резки ±0,01 мм, шероховатость кромок Ra < 0,5 мкм; подходит для резки линз камер, нестандартных окон и сверхтонких пластин.
Наносекундные / CO₂-лазерные резаки: более низкая стоимость, используются для грубой резки толстых пластин и неоптических поверхностей.
Пятиосевые лазерные обрабатывающие центры: обеспечивают интегрированную обработку 3D-изогнутых поверхностей, сложных отверстий и пазов.
III. Оборудование для шлифования / утоньшения (контроль плоскостности и толщины)
Двусторонний шлифовально-утоняющий станок: синхронная шлифовка на верхнем и нижнем дисках устраняет коробление и нарушение параллельности срезанных пластин, обеспечивает точное управление толщиной (допуск ±1–3 мкм); является ключевым оборудованием для производства плоских элементов.
Односторонний плоскошлифовальный станок (ЧПУ): высокоточный плоскошлифовальный станок с ЧПУ, оснащенный алмазным шлифовальным кругом, обеспечивающий плоскостность ≤3 мкм и Ra до 0,25 мкм; используется для высокоточного одностороннего шлифования.
Станок для прецизионной резки/фрезерования с ЧПУ: с керамическим или высокожестким шпинделем, предназначен для прецизионной обработки контуров, отверстий, пазов, закругленных углов и асферических поверхностей.
Шлифовальный станок для наружной поверхности: шлифует наружную поверхность линз до допусков готового изделия.
IV. Оборудование для полировки (оптическая форма поверхности и гладкость)
Двусторонний полировальный станок: в сочетании с полировальной жидкостью (наноабразив SiO₂/Al₂O₃) обеспечивает сверхгладкую поверхность (Ra < 0,5 нм) и высокую точность формы поверхности (PV < λ/10); является обязательным оборудованием для обработки оптических окон и линз.
Односторонняя полировальная машина / комбинированная шлифовально-полировальная машина: используется для односторонней прецизионной полировки деталей небольших размеров и нестандартной формы.
Машина для полировки 2,5D/3D-изогнутых поверхностей: предназначена для полировки изогнутых поверхностей крышек и асферических линз.
Магнитореологическая полировка (MRF) / полировка ионным пучком (IBF): оборудование для сверхточной полировки, обеспечивающее точность формы поверхности на нанометровом уровне, предназначенное для окончательной доработки высококачественных оптических элементов.
V. Последующая обработка и вспомогательное оборудование
 Печи для отжига: устранение остаточных напряжений, стабилизация кристаллической структуры, повышение выхода годного продукта и ударопрочности.
 Печи для химического упрочнения: ионный обмен (например, замена Na⁺ на K⁺) с образованием слоя поверхностного сжимающего напряжения, что повышает прочность более чем в 3 раза.
 Очистительное оборудование: ультразвуковая очистка, плазменная очистка для удаления абразива и примесей, обеспечение чистоты поверхности.
 Контрольно-измерительное оборудование: лазерный интерферометр (форма поверхности), контурный измеритель (шероховатость), толщиномер, поляриметр (кристаллическая ориентация / напряжения), спектрометр (коэффициент пропускания).
Основные критерии выбора оборудования
 Плоские оптические окна: многострунный резак + машина для двустороннего шлифования / полирования + печь для отжига / упрочнения.
Нестандартные / изогнутые линзы: пикосекундный лазерный резак + станок для точной резки с ЧПУ + станок для 3D-полировки изогнутых поверхностей.
Сверхточные оптические элементы: магнитореологическая / ионно-струйная полировка + высокоточное контрольно-измерительное оборудование.
